统简介
换热站自动化控制系统可为油田、化工、电力、冶金、水处理、市政供热等行业实现生产过程的自动化控制和实时监控管理的功能。提高了工作做效率，有效保证了换热站正常稳定的运行。
换热站监控系统可对热网的温度、压力、流量、开关量等进行信号采集测量、控制、远传，实时监控一次网、二次网温度、压力、流量，循环泵、补水泵运行状态，及水箱液位等各个参数信息，进而对供热过程进行有效的监测和控制。在供热期间可按室外温度调节二次网供回水温度（可手动、自动切换），达到按需供热，实现气候补偿节能控制；也可以进行分时分区节能控制，实现供热全网热量平衡及节约能源。
二、系统组成

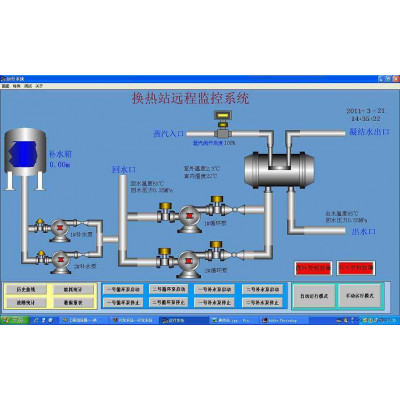

换热站远程监控系统由上位机（监控中心）、下位机（现场控制层）、通讯网络等组成。系统图如下所示：
三、系统功能特点
◆ 设置自动/手动操作功能，实现手动/自动操作互为备用，自由切换；
◆ 对负荷传感器实行短路、断路及超量程保护，对检测元器件加设断线保护功能；
◆ 系统有室内外温度采集端口、一二次水温采集端口、系统一二次压力采集端口、水箱液位采集端口、热流量采集端口、循环泵变频信息采集端口、补水泵变频信息采集端口；
◆ 加设传统控制柜无法实现的联机功能，与上位计算机进行实时数字通讯，使供热系统运行数字化；
◆ 在联机状态下，可以打印历史运行报表、历史运行曲线、实时运行曲线、故障报表等；
◆ 联机通讯支持：232/485、TCP/IP、GPRS等，可实现远程控制；
◆ 真正做到无人值守智能化换热站。
◆ 实现换热站的集中监控、数据采集、控制和管理、协助调度等
◆ 实时数据显示和远传中心功能
◆ 原始电流值的远程传送
◆ 本地或远程报警参数设置功能
◆ 本地或远程量程设定
◆ 本地或远程自控参数设定
◆ 一次网电动调节阀控制
◆ 二次网循环泵变频控制
